Simulado de concurso para Engenheiro Mecânico

Leia o texto a seguir, adaptado da norma NBR 8196/1999.

"A escala a ser escolhida para um desenho depende da complexidade do objeto ou elemento a ser representado e da finalidade da representação. Em todos os casos, a escala selecionada deve ser suficiente para permitir uma interpretação fácil e clara da informação representada."
Conforme a Norma NBR 8196, uma escala 1:10 representa uma _____, ao o que uma escala 10:1 representa uma _____. Já um desenho na escala 1:1 pode ser classificado como _____.

Assinale a alternativa que preenche correta e respectivamente as lacunas.

Durante a etapa de seleção dos materiais em um projeto, o engenheiro deve conhecer suas características de deformação a fim de garantir o melhor desempenho possível do componente. Neste tema, analise os gráficos a seguir e assinale a alternativa correta.

A expressão "física newtoniana" refere-se ao conjunto de contribuições de Isaac Newton para a Física. A respeito da cinemática dos corpos, assinale a alternativa incorreta.

Analise as afirmativas abaixo sobre a Cinemática de Fluidos e dê valores Verdadeiro (V) ou Falso (F).

( ) São componentes do movimento de fluido: Translação, Rotação, Deformação Angular e Deformação Linear.
( ) Uma partícula fluida pode estar submetida a uma aceleração convectiva devido ao seu movimento, mesmo em um campo de velocidade permanente.
( ) A rotação de partículas fluidas nunca ocorrerá em escoamentos nos quais temos tensões de cisalhamento.
( ) Escoamentos para os quais nenhuma rotação de partícula ocorre são chamados de escoamentos irrotacionais. Embora nenhum escoamento real seja verdadeiramente irrotacional, muitos escoamentos podem ser estudados com sucesso considerando que eles sejam invíscidos (não viscosos) e irrotacionais, porque os efeitos viscosos são frequentemente desprezíveis

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

O princípio do trabalho virtual foi desenvolvido por John Bernoulli em 1717 e, como outros métodos de análise, baseia-se na conservação de energia. A respeito do estudo sobre o deslocamento e a inclinação de um ponto sobre um corpo deformável, assinale a alternativa correta.

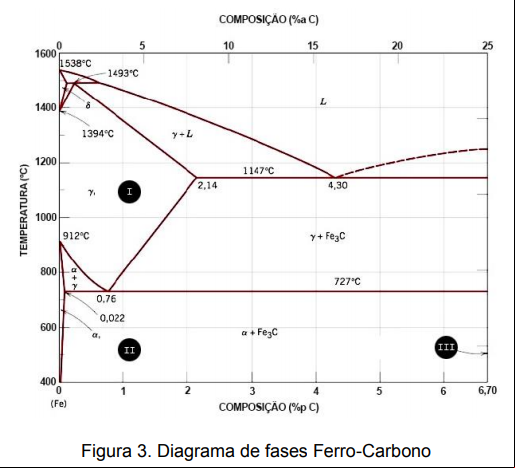

A figura a seguir apresenta um diagrama de fases Ferro-Carbono. Sobre os compostos indicados pelos algarismos I, II e III, assinale a alternativa correta.

O termo "turbina a gás" é mais comumente empregado em referência a um conjunto de três equipamentos: compressor, câmara de combustão e a turbina propriamente dita. Esta configuração forma um ciclo termodinâmico a gás, cujo modelo ideal denomina-se Ciclo Brayton, concebido por George Brayton. A respeito dos ciclos com turbinas a gás, assinale a alternativa correta:

Leia o texto a seguir, adaptado do livro "HIBBELER, R.C., Resistência dos Materiais, 7 Ed. Prentice Hall Brasil, 2010".

"Energia de deformação resulta do trabalho interno das tensões normal e de cisalhamento. Ela é sempre uma quantidade ________.
À medida que o comprimento da viga ________, a energia de deformação provocada por flexão torna-se muito maior do que a energia de deformação provocada por cisalhamento. Por essa razão, de modo geral, a energia de deformação por cisalhamento em vigas ________ ser desprezada."

Assinale a alternativa que preencha correta e respectivamente as lacunas.

Compressores e turbinas são utilizados em meios de transporte, na indústria, em usinas e muitas outras aplicações. Analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) Uma turbina é um dispositivo que desenvolve potência em função da agem de um gás ou líquido escoando através de uma série de pás colocadas em um eixo que está livre para girar.
( ) Na modelagem de turbinas a vapor e a gás, a energia potencial líquida da matéria em escoamento normalmente é desprezível.
( ) Compressores são dispositivos nos quais o trabalho é realizado sobre a substância em escoamento ao longo dos mesmos, de modo a mudar o estado da substância, aumentar a pressão e/ou a elevação.
( ) São tipos de compressores: Alternativo, Fluxo axial, Centrífugo e de Lóbulo.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Leia o texto a seguir, adaptado do livro "FOX, ROBERT W., Introdução à Mecânica dos Fluidos / Tradução da 6ª ed. americana, Rio de Janeiro, RJ: LTC, 2006", a respeito de Escoamento Laminar em tubos:

"Para escoamento incompressível, a conservação de massa exige que, conforme a velocidade na proximidade da parede é ________, a velocidade na região central sem atrito do tubo deve ________ ligeiramente para compensar; para esta região central não viscosa, portanto, a pressão (conforme indicado pela equação de Bernoulli) deve ________ um pouco."

Assinale a alternativa que preencha correta e respectivamente as lacunas.
